Vídeo de la máquina perforadora de placas CNC de doble husillo
Características

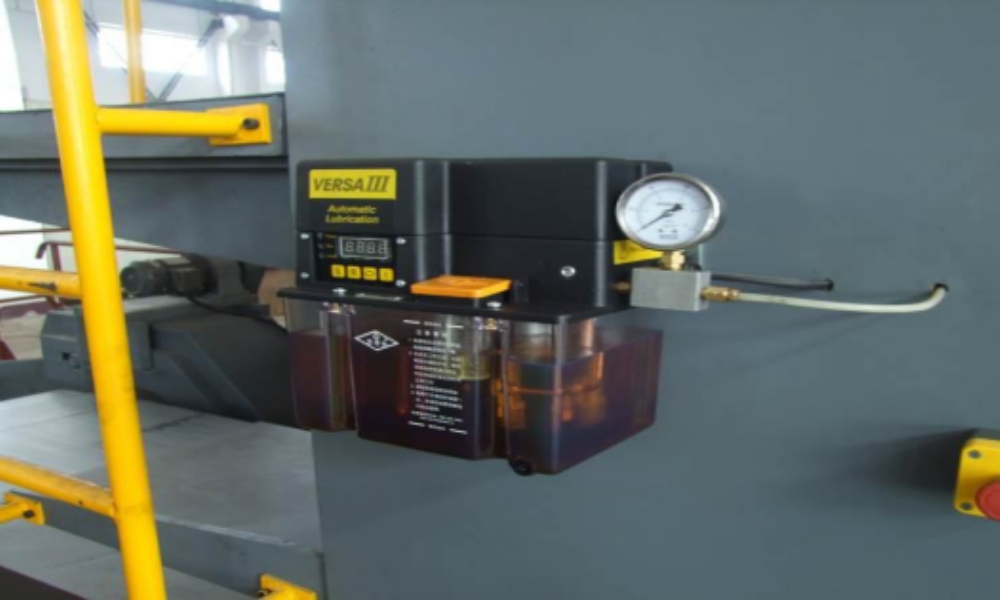

1. La máquina herramienta consta principalmente de la bancada y la mesa deslizante longitudinal, el pórtico y la mesa deslizante transversal, la caja de potencia de perforación de ariete vertical, el banco de trabajo, el sistema de control eléctrico, el sistema hidráulico, el sistema de enfriamiento, el sistema de eliminación de virutas, el sistema de lubricación centralizada, etc.
2. La máquina herramienta adopta la forma de pórtico móvil y banco de trabajo fijo, lo que ahorra efectivamente espacio en el piso.
3. La bancada de la máquina y el banco de trabajo son independientes, lo que mejora la estabilidad del equipo y reduce eficazmente las vibraciones generadas durante la perforación a alta velocidad.
4. Los movimientos longitudinales y transversales de la máquina herramienta son guiados por guías lineales de rodillos de precisión, lo que aumenta enormemente la rigidez del equipo.
5. El motor del husillo utiliza un servomotor especial para accionar el husillo a través de una correa sincrónica. Tiene regulación de velocidad continua, gran par a baja velocidad, puede soportar cargas de corte pesadas y es adecuado para el mecanizado a alta velocidad de herramientas de carburo.
6. El husillo de perforación adopta un husillo de precisión de Taiwán (refrigeración interna), el orificio cónico del husillo es BT50 y tiene un mecanismo de brochado automático con resorte de mariposa. La broca o la fresa se pueden instalar a través de la biela y el cilindro hidráulico libera la herramienta, lo que hace que sea muy conveniente reemplazar la herramienta.
Parámetros técnicos
Detalles de la máquina perforadora de placas CNC de doble husillo

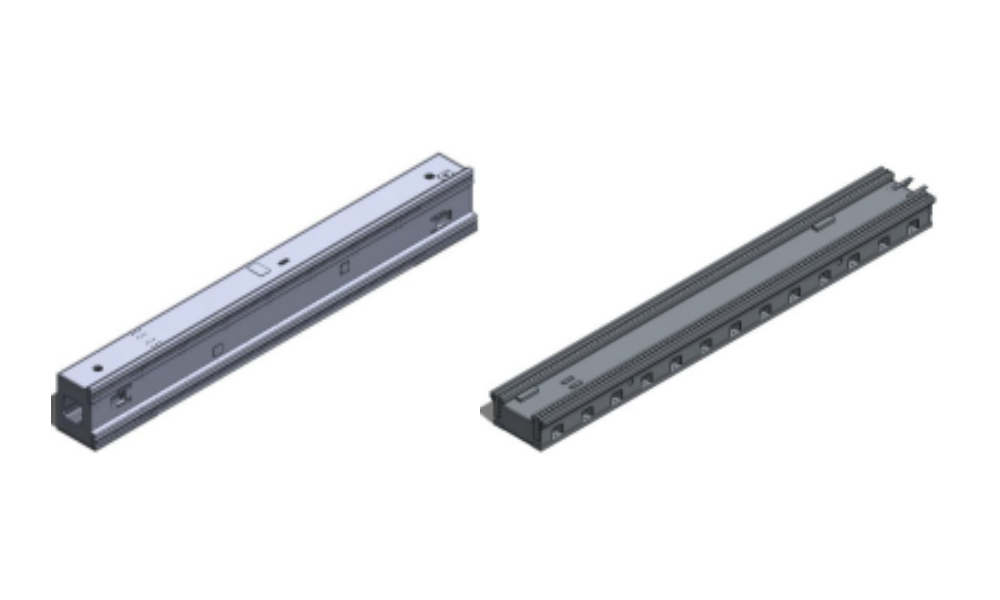

Guía de rodillos de precisión
Las dos plataformas están equipadas con dos pares de guías de rodillos de precisión (RGW65), y un conjunto de pares de husillos de bolas de precisión (BFU8020) está instalado en el medio de los dos pares de guías, y el dispositivo de soporte del husillo de avance está instalado en el medio de los pares de husillos de avance. Un conjunto de mesas deslizantes de columna de alta calidad está instalado en el par de guías, y un conjunto de servomotores de CA de inercia grande está instalado en un extremo de la plataforma.

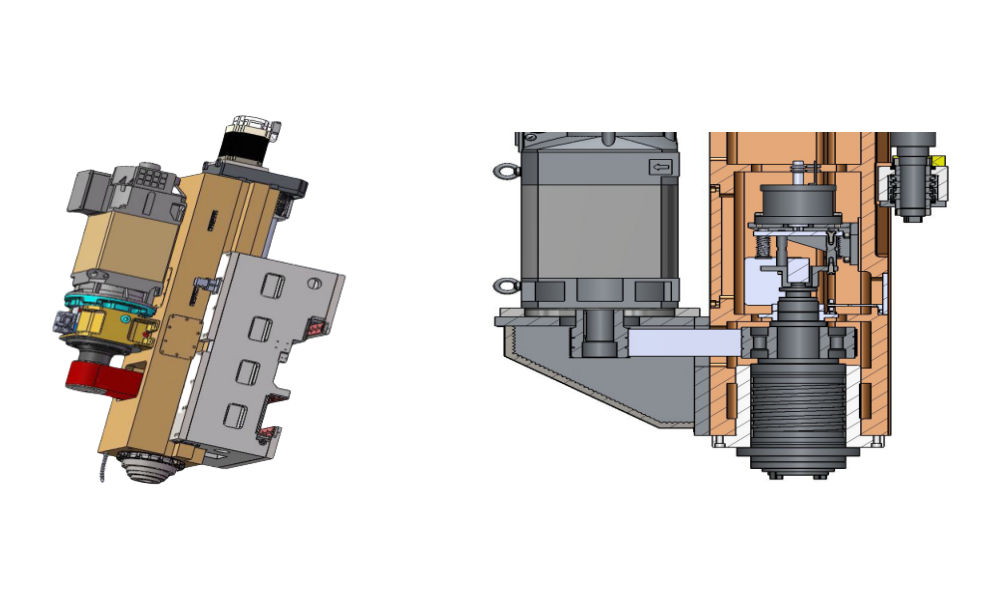

Cabezal de potencia tipo ariete

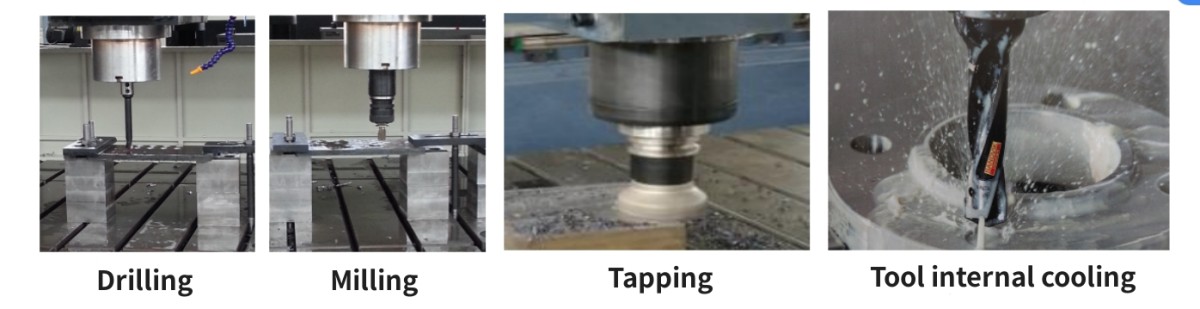

La mesa deslizante vertical y el cabezal de potencia están fabricados en hierro gris de alta calidad (HT300). El motor del cabezal de potencia utiliza un servomotor especial para el husillo que lo impulsa a través de una correa sincrónica. Tiene un gran par a baja velocidad y puede soportar cargas de corte pesadas, además de ser adecuado para el mecanizado a alta velocidad de herramientas de carburo. Consiga perforar, roscar y fresar todo en uno.

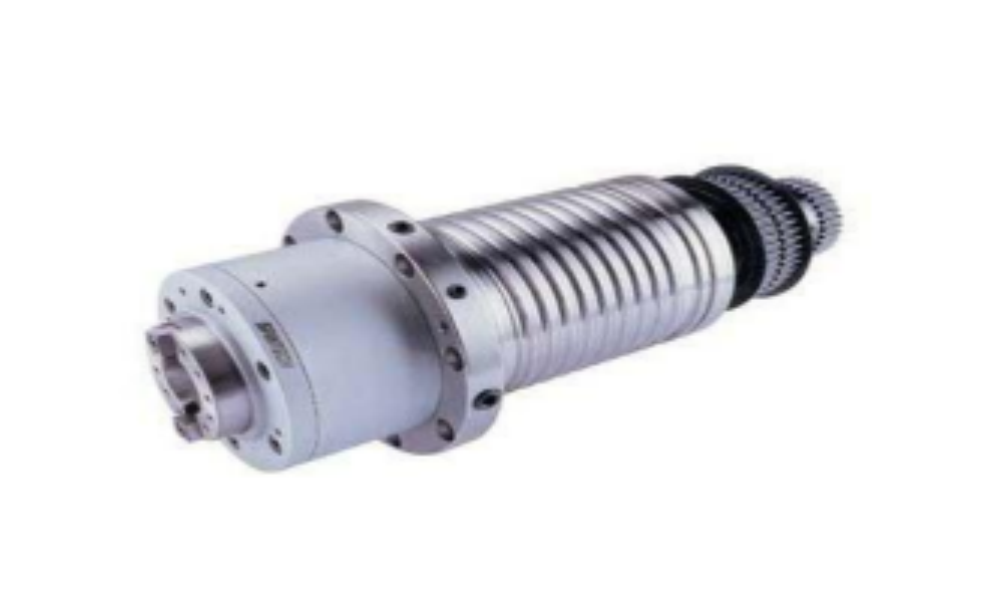

Husillo de precisión pesada
El husillo del cabezal de potencia adopta el husillo mecánico de refrigeración interna de precisión pesada Jianchun de Taiwán, orificio cónico del husillo BT50, con mecanismo de brochado automático con resorte de mariposa, cuchilla suelta del cilindro de presurización hidráulica a gas, la herramienta es muy conveniente para reemplazar. Se puede equipar con brocas internas de carburo cementado en frío y brocas helicoidales de acero de alta velocidad, y tiene una función de limpieza de purga del orificio del cono del husillo.

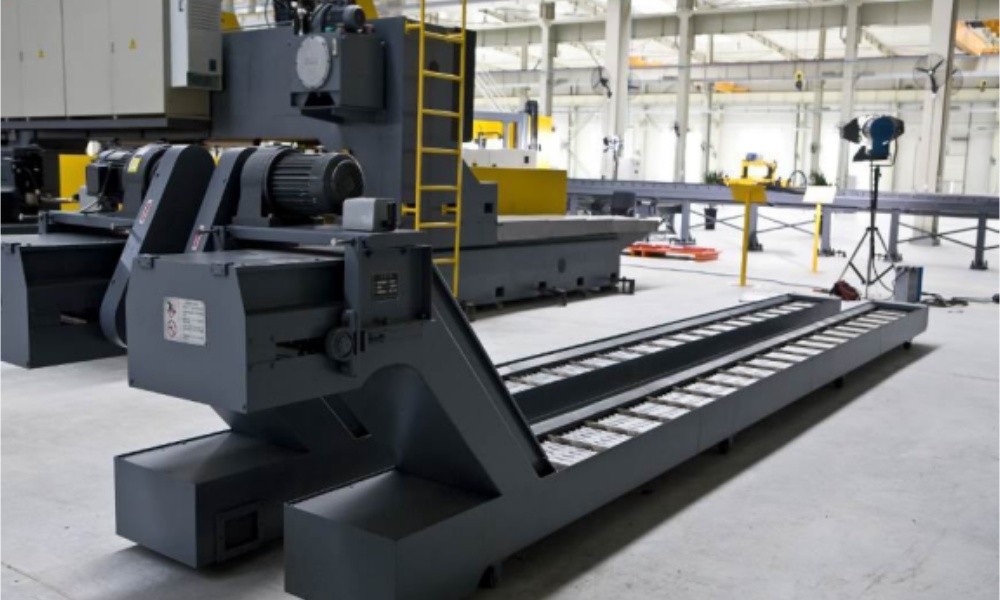

Extractor automático de virutas
La máquina está equipada con un extractor automático de virutas de tipo cadena de placas y un colector de virutas para la recolección automática de virutas de hierro. El tamaño de la sección de salida de la máquina de extracción de virutas es de 400 x 200 mm, la altura es de 2000 mm y el espesor de la placa de la máquina de extracción de virutas es ≥3 mm.
