Máquinas punzonadoras de placas hidráulicas

1. Cabezal de perforación deslizante CNC, puede controlar la profundidad del orificio, tiene la función de perforar orificios ciegos, expandir orificios y biselar.

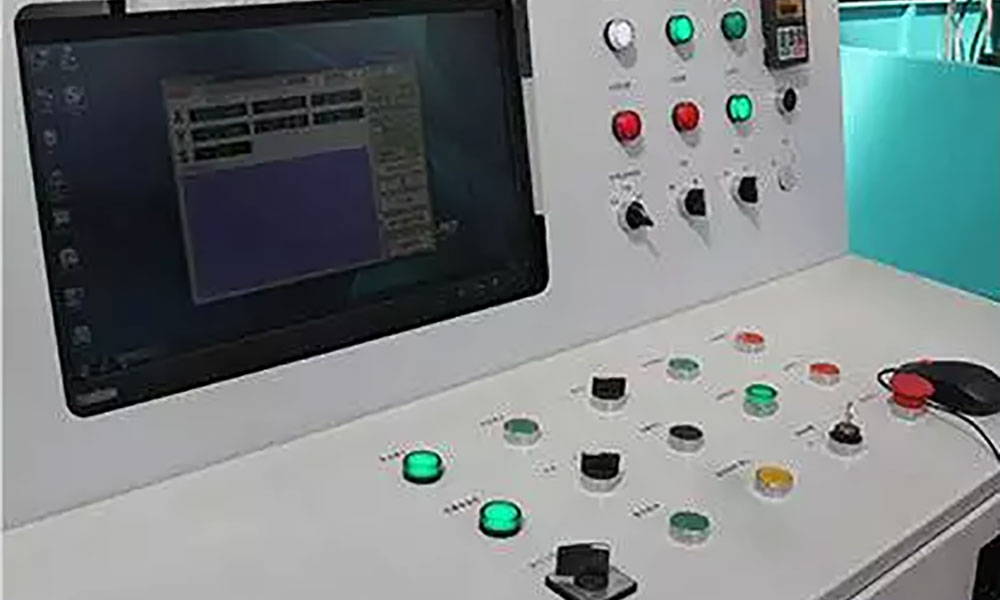

2. Sistema de control PLC, pantalla LCD
3. Programa basado en Windows, Auto CAD y soporte de software de lofting TEKLA6 Sistema automático de eliminación de virutas, líquido refrigerante circular
4. Toda la máquina está diseñada integrada, no es necesario sentar las bases

Email：cncmachinery@costergroup.cn

Tel：+86-531-81907399

WhatsApp：+86 13969069845

Consulta ahora →

Catalogar

Video de la máquina perforadora de placa CNC

Especificación de la máquina perforadora de pórtico CNC

Ritec es una empresa profesional de I+D y fabricante de máquinas CNC con 18 años de experiencia en I+D y mejora. Podemos proporcionar modelos y colores de máquinas CNC personalizados de acuerdo con los requisitos de los usuarios. Si tiene buenas opiniones sobre los productos, bienvenido a comunicarse con nosotros y progresar juntos.

Modelo	PD2012	PD2016	PD3016
máx. Tamaño de la pieza de trabajo (mm)	2000*1200	2000*1600	3000*1600
máx. Grosor de la pieza de trabajo	Max.100mm, puede superponer las placas más delgadas en proceso
Cono Morse del husillo principal	BT50
Diámetro de perforación máx.	50mm
Husillo de perforación	Velocidad de rotación	120-560 rpm (ajuste de velocidad continuo)
	Carrera de alimentación	180mm
	Nº de abrazaderas	12
	Fuerza de sujeción de cada abrazadera	7.5KN
	Fuerza de motor	5,5 KW (7,5 KW opcional)
Fuerza de motor	Potencia del eje X/Y	1.5KW/1KW
	Potencia del eje Z	0.85KW
	Motor de bomba	2.2KW
	Motor de bomba de refrigeración	0.25KW
	Motor transportador de virutas	0.2KW

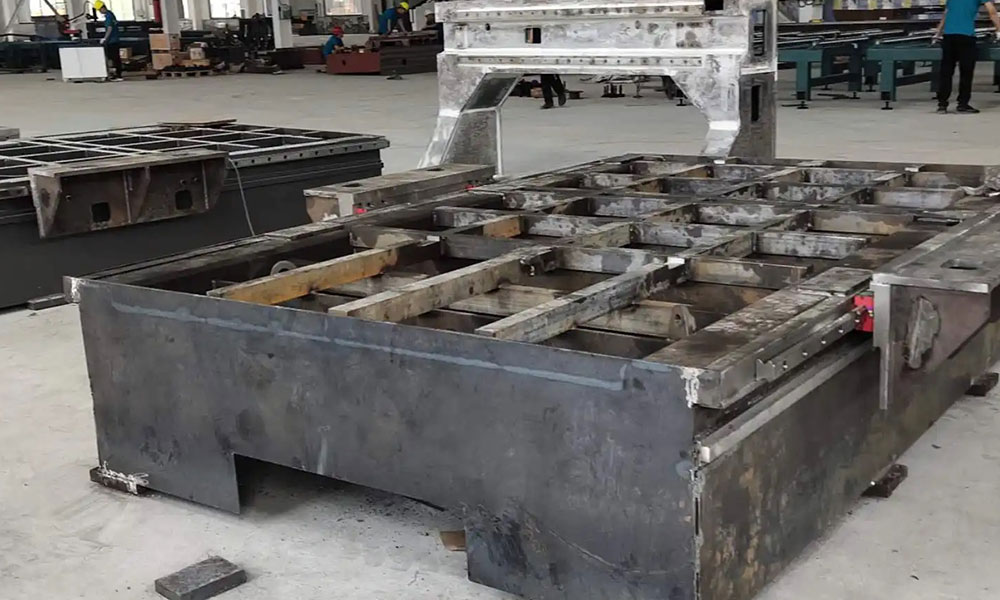

Cuerpo de máquina integrado

La bancada de la máquina adopta un diseño integrado y una estructura de columna, que está soldada con placas de acero de alta calidad y se somete a un envejecimiento térmico, desbaste y acabado para eliminar la tensión interna de la pieza de trabajo. Asegúrese de que la máquina herramienta tenga suficiente rigidez, resistencia y un funcionamiento estable a largo plazo de la máquina.

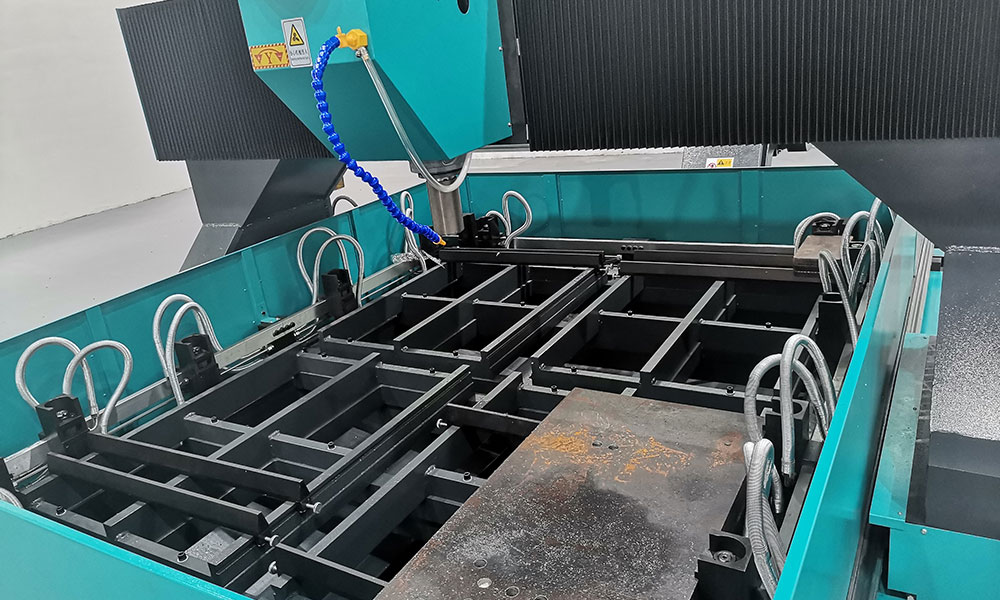

Cuatro áreas de procesamiento

12 abrazaderas hidráulicas pueden sujetar cuatro juegos de piezas de trabajo, la pieza de trabajo se puede ensamblar y desmontar durante la perforación, las cuatro áreas de procesamiento se pueden apilar para el procesamiento y la eficiencia de procesamiento es mayor

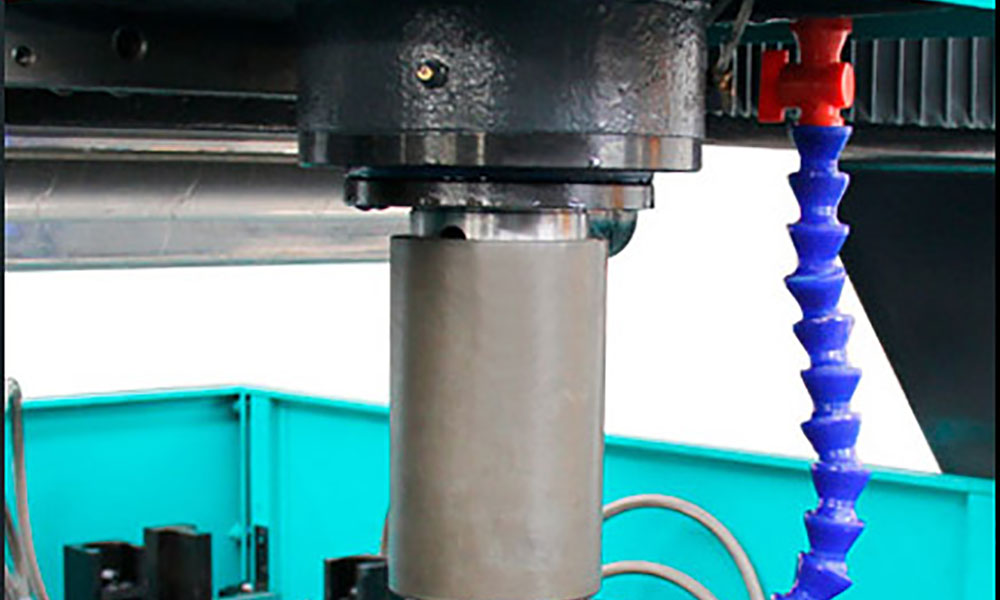

Husillo principal del cabezal de potencia

Impulsado por un servomotor de husillo de precisión, la velocidad se puede ajustar de forma continua según sea necesario. El husillo está equipado con un cilindro de herramienta neumático, y el macho de roscar o la fresa se sujeta con el mandril BT40 para realizar un cambio de broca rápido.

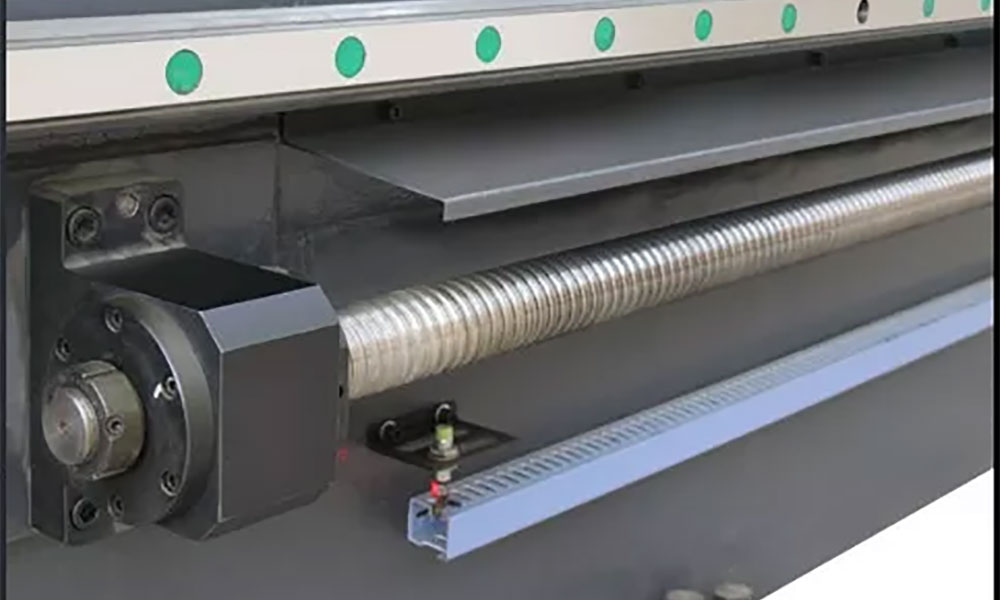

Piezas de maquinaria de alta calidad

Componentes de marcas reconocidas aseguran la confiabilidad y estabilidad del equipo y la precisión de perforación
