Prensa de torreta CNC: Explicación detallada de la estructura, principios y campos de aplicación

La prensa de torreta CNC es uno de los equipos centrales indispensables en el procesamiento moderno de chapa metálica. Mediante control de programa digital, logra un estampado de alta velocidad, alta precisión y gran flexibilidad en láminas metálicas, mejorando significativamente la eficiencia productiva y los niveles de automatización.

I. Componentes estructurales principales

Una prensa de torreta CNC puede considerarse un sistema mecatrónico altamente integrado. Su estructura principal se divide en las siguientes partes:

Bastidor y estructura:

Esta es la estructura básica del equipo, generalmente fabricada en hierro fundido de alta resistencia o placas de acero soldadas, y sometida a un tratamiento de envejecimiento preciso para garantizar una rigidez y estabilidad extremadamente altas. Su función es soportar la enorme fuerza de impacto y el torque generados durante el proceso de estampado, asegurando la precisión del procesamiento.

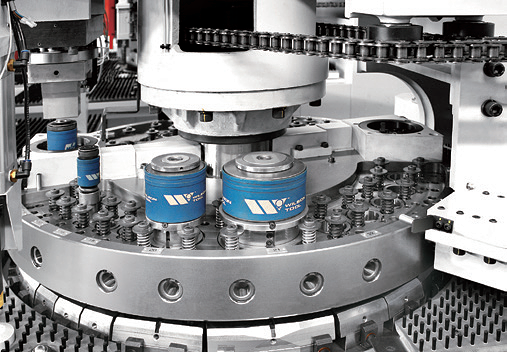

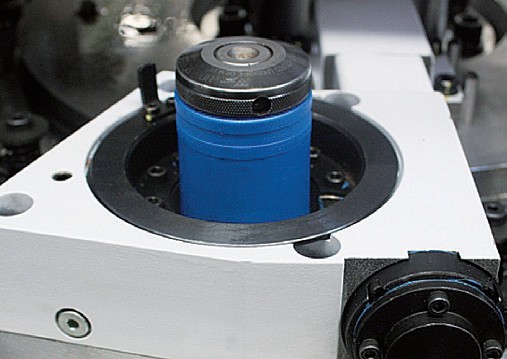

Torreta:

1，Componente central. Normalmente se divide en platos giratorios superior e inferior. El plato superior instala la matriz superior (punzón), y el plato inferior instala la matriz inferior (troquel).

2，La torreta tiene múltiples conjuntos de posiciones de matriz dispuestas regularmente (comúnmente 20, 32, 40, 48 o incluso más estaciones). Cada posición puede instalar un conjunto de matrices de forma y tamaño específicos.

3，La torreta puede realizar una rotación de indexación bidireccional, de alta velocidad y precisa bajo el comando del sistema CNC, girando rápidamente la matriz requerida a la posición de procesamiento.

4，La torreta está fabricada en acero fundido de alta resistencia y mecanizada con precisión en una sola operación de sujeción.

5，Ofrece una gran resistencia a la oxidación y capacidad de carga, excelente amortiguación de vibraciones y rendimiento de guiado preciso.  Esto evita problemas como el atasco de matrices y la adherencia de material durante el estampado, y resuelve eficazmente el problema de la deformación excesiva de la chapa durante el punzonado de alta densidad. Combinado con bujes de guía mecanizados con precisión, prolonga significativamente la vida útil real del molde.

Mecanismo de estampado:

Normalmente compuesto por un motor principal, cigüeñal, biela y corredera. El motor principal impulsa la rotación del cigüeñal, y la biela convierte el movimiento rotativo en el movimiento lineal alternativo vertical de la corredera, proporcionando así la potencia de estampado.

Los modelos de gama alta suelen utilizar métodos de estampado por accionamiento directo hidráulico o con motor servo, que pueden lograr un control de estampado más preciso, mayor velocidad y mayor eficiencia energética (como las prensas de torreta CNC con accionamiento directo servo).

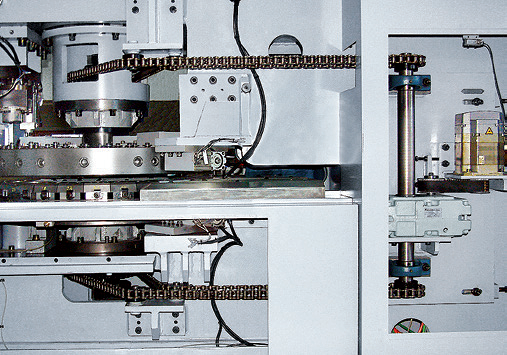

Transmisión del plato giratorio：

Con una estructura compacta, emparejamiento de carga y potencia razonable, y alta estabilidad de transmisión, puede responder rápidamente a los comandos del sistema y transmitir potencia. El dispositivo de posicionamiento de la torreta ajustado con precisión garantiza una selección precisa de herramientas.

Sistema de alimentación de ejes X/Y:

Compuesto por servomotores de alta precisión, husillos de bolas, guías lineales y una mesa de trabajo con sujeción.

Su función es mover con precisión la chapa metálica procesada. Las pinzas fijan la chapa en la dirección del eje Y, y toda la mesa se mueve en la dirección del eje X, o la mesa y las pinzas cooperan para lograr un movimiento compuesto en las direcciones X e Y, posicionando con precisión la ubicación requerida de punzonado en la chapa bajo el punzón.

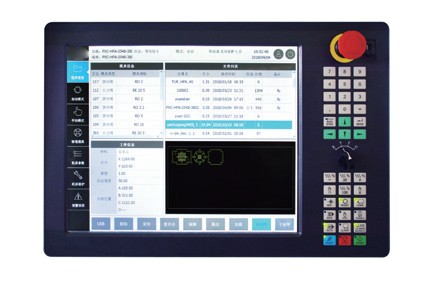

Sistema CNC:

El "cerebro" del equipo. Los sistemas comunes incluyen FANUC, SIEMENS, Rexroth y marcas nacionales como Estun y Huazhong CNC.

Recibe programas de mecanizado generados por programación (normalmente convertidos directamente a partir de dibujos CAD), controlando con precisión todas las acciones como la selección y rotación de moldes de la torreta, la trayectoria y velocidad de movimiento de los ejes X/Y, la frecuencia y carrera de punzonado, etc., para lograr un mecanizado automatizado.

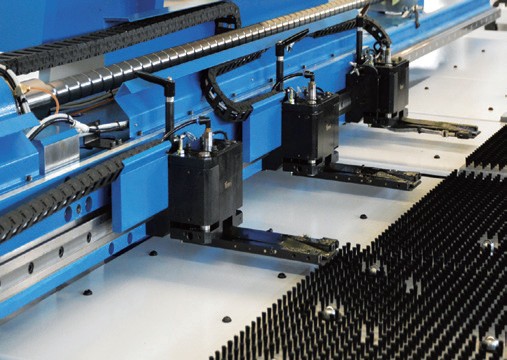

Biblioteca de moldes y pinzas de reposicionamiento automático:

Biblioteca de moldes: Se utiliza para almacenar moldes de repuesto que no están en la torreta, y en conjunto con el sistema automático de cambio de moldes, puede ampliar significativamente las capacidades de procesamiento.

Pinzas de reposicionamiento automático: Cuando la distancia que necesita moverse la chapa excede el rango de desplazamiento de las pinzas, estas se liberan automáticamente, recogen, mueven y vuelven a sujetar la chapa, logrando así un procesamiento ininterrumpido de chapas de gran tamaño.

Dispositivos auxiliares:

Sistema de lubricación: Garantiza el funcionamiento suave de todas las partes móviles.

Sistema de refrigeración: Disipa el calor de los motores y componentes de accionamiento durante el funcionamiento prolongado.

Dispositivo de eliminación de recortes: Recoge los recortes generados durante el punzonado.

Protección de seguridad: Cortinas de luz, puertas de seguridad, etc., garantizan la seguridad del operador.

II. Principio de funcionamiento

El principio de funcionamiento de una prensa de torreta CNC puede resumirse como un ciclo de "selección de molde - posicionamiento - punzonado".

Programación y preparación:

El operador utiliza software de programación dedicado (como AP100, Radan, etc.) en una computadora para convertir los dibujos CAD de las piezas de chapa en código CNC reconocible por la máquina. El programa define la posición de cada agujero (coordenadas X/Y), forma (número de molde) y secuencia de procesamiento.

Según los requisitos del programa, se instalan las matrices superior e inferior correspondientes en las posiciones designadas de la torreta. La chapa se coloca en la mesa de trabajo y se sujeta con las pinzas.

Ciclo de mecanizado:

Paso 1: Posicionamiento. El sistema CNC controla los servomotores de los ejes X/Y para mover la chapa a la primera posición objetivo de mecanizado.

Paso 2: Selección de molde. Al mismo tiempo, el CNC ordena a la torreta que gire, rotando rápidamente el par de matrices especificado (matrices superior e inferior) justo debajo del punzón (posición de espera).

Paso 3: Punzonado. El punzón mueve la matriz superior hacia abajo, cooperando con la matriz inferior para punzonar la forma de agujero requerida en la chapa. Luego, el punzón retorna.

Paso 4: Repetición. El sistema posiciona rápidamente el siguiente agujero, gira para seleccionar el siguiente conjunto de matrices y realiza la siguiente operación de punzonado. Este ciclo continúa hasta que se procesan todas las características en toda la chapa.

Para chapas grandes, cuando el área de procesamiento excede el rango de movimiento de las pinzas, se activa la pinza de reposicionamiento automático, libera, se mueve a una nueva posición de referencia, vuelve a sujetar y luego continúa el procesamiento.

Ventajas principales:

Flexibilidad: Al cambiar las matrices en la torreta y modificar el programa, se pueden procesar piezas de diferentes formas y tamaños, lo que la hace especialmente adecuada para producción de múltiples variedades y pequeños lotes.

Alta eficiencia: La rotación de matrices y el movimiento de la chapa están sincronizados, lo que resulta en un tiempo de recorrido en vacío extremadamente corto, y las frecuencias de punzonado pueden alcanzar cientos o incluso miles de veces por minuto.

Alta precisión: El accionamiento servo completo y la estructura rígida garantizan una precisión de posicionamiento extremadamente alta (típicamente ±0.1mm) y repetibilidad.

III. Principales áreas de aplicación

Las prensas de torreta CNC cubren casi todas las industrias que requieren procesamiento de chapa metálica.  Sus principales áreas de aplicación incluyen:

Industria de carcasas y armarios eléctricos:

El mayor mercado de aplicación. Se utiliza para procesar paneles de puertas, paneles laterales y placas de montaje para varios cuadros de distribución, armarios de control, armarios de servidores, armarios de red y paneles de control de ascensores. Implica una gran cantidad de agujeros cuadrados, redondos, persianas y agujeros de salida (agujeros de cableado).

Industria de ascensores:

Procesamiento de paneles de pared de cabina de ascensor, paneles de puertas, paneles de armarios de control, etc., que requieren alta planitud y calidad de apariencia.

Industria de decoración arquitectónica:

Procesamiento de paneles de pared metálicos, techos, particiones y paneles decorativos, que a menudo requieren punzonar varios patrones artísticos complejos y agujeros de ventilación.

Industria HVAC (Calefacción, Ventilación y Aire Acondicionado):

Procesamiento de carcasas de acondicionadores de aire, conductos de ventilación, marcos de filtros y disipadores de calor, que requieren una gran cantidad de persianas y agujeros de montaje.

Equipos de cocina y maquinaria alimentaria:

Procesamiento de utensilios de cocina de acero inoxidable, armarios, mesas de trabajo y carcasas de maquinaria alimentaria, que requieren que los materiales sean en su mayoría acero inoxidable y garantizan un corte de superficie liso.

Industria de equipos de comunicación:

Procesamiento de componentes de precisión como carcasas de estaciones base 5G, chasis, envolventes y cavidades de filtro.

Industria automotriz:

Procesamiento de soportes internos, piezas de asientos, ensamblajes de bandejas de baterías y otros accesorios de carrocería para automóviles.

Industria de electrodomésticos:

Procesamiento de carcasas metálicas y componentes estructurales internos para electrodomésticos como refrigeradores, lavadoras, acondicionadores de aire y microondas. Industria de energía nueva:

Procesamiento de soportes fotovoltaicos solares, armarios de inversores, envolventes de estaciones de carga, etc.

Otras industrias:

Muebles de oficina (escritorios y armarios metálicos), estanterías de exhibición, estantes, accesorios de iluminación, etc.

IV. Tendencias de desarrollo

Alta velocidad y alta eficiencia: Mayor frecuencia de estampado (HPM) y velocidad de movimiento de ejes más rápida.

Integración: Integración con cabezales de corte por láser (prensa y máquina de corte por láser en una), completando múltiples procesos como punzonado, conformado y corte en una sola máquina.

Inteligencia: Integración de sistemas automáticos de carga y descarga, bibliotecas de moldes y sistemas de clasificación de productos terminados, desarrollándose hacia sistemas de fabricación flexibles (FMS) sin operadores. Las características incluyen monitoreo remoto, mantenimiento predictivo y optimización adaptativa de parámetros de procesamiento.
