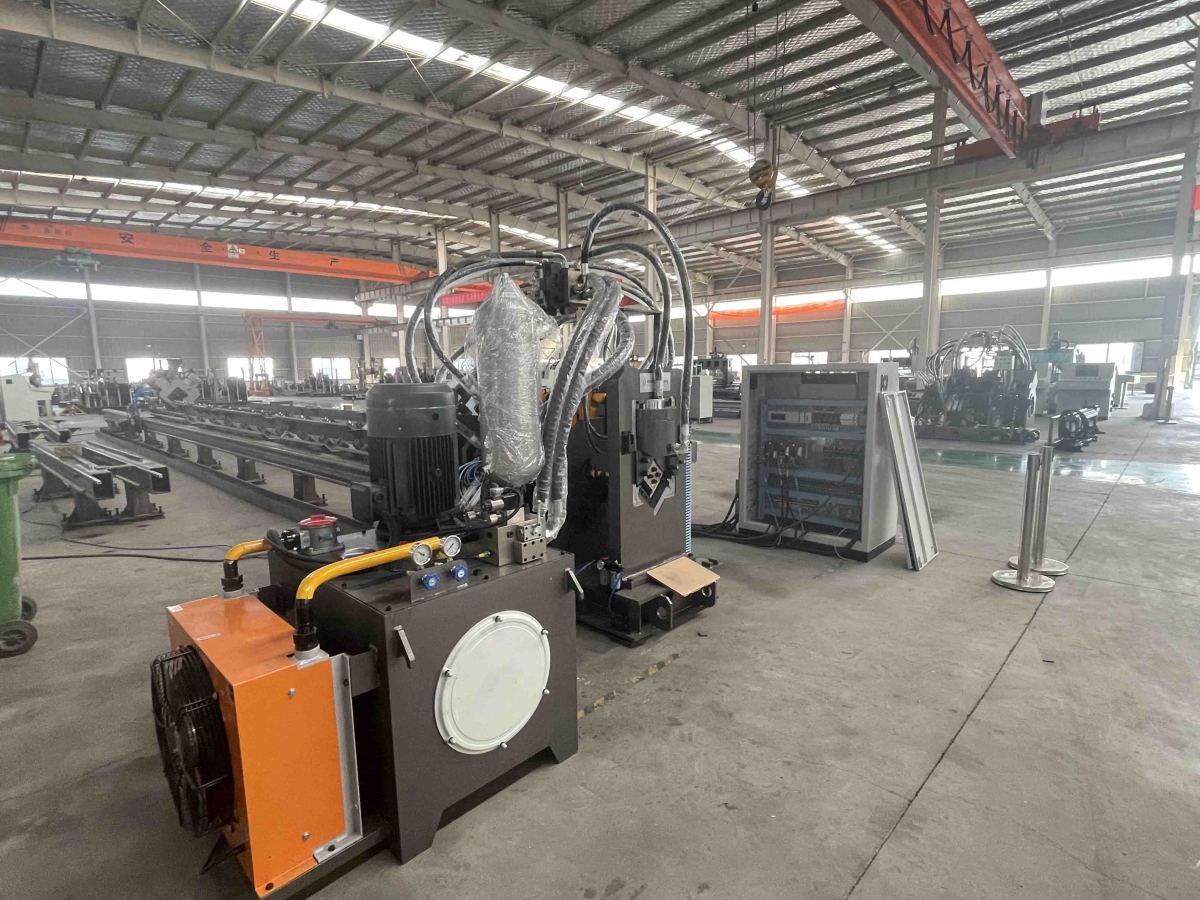

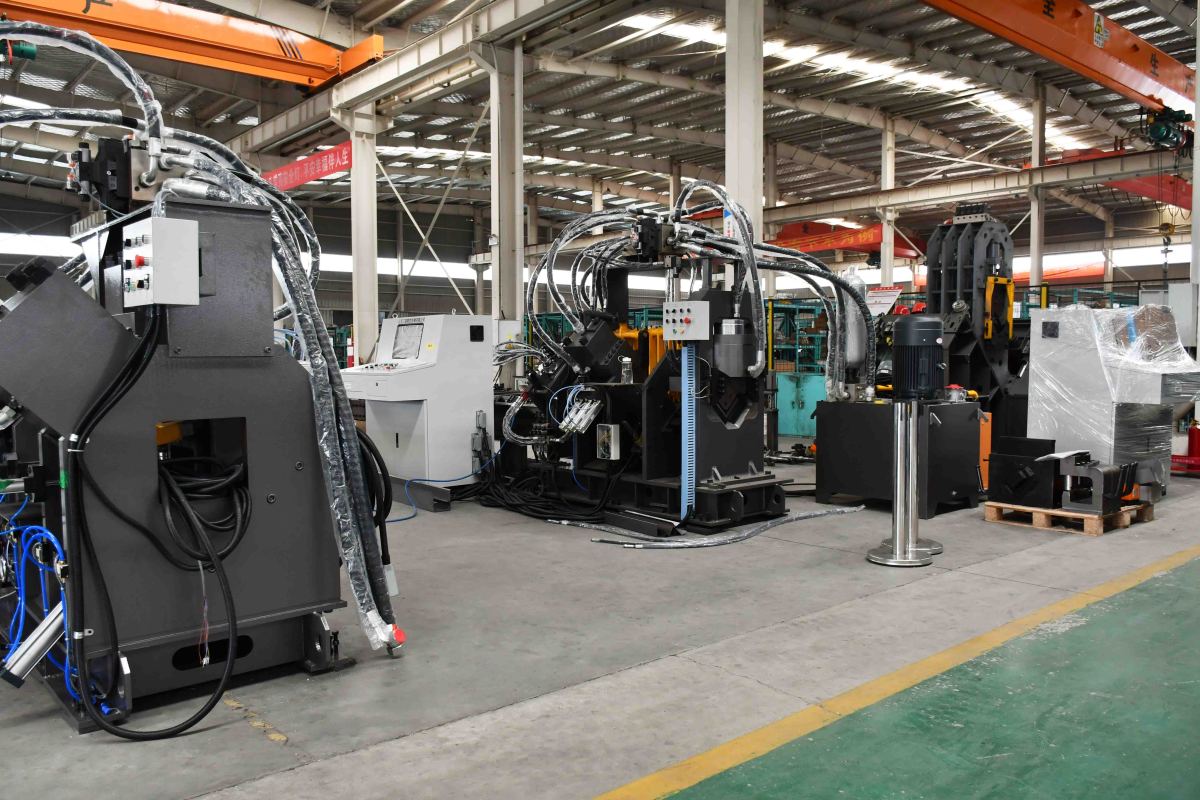

Una punzonadora angular CNC se utiliza ampliamente en el procesamiento de metales, principalmente para perforar agujeros de diversas formas y tamaños en materiales metálicos como acero angular. Su principio de funcionamiento implica múltiples sistemas interconectados. A continuación, se detalla el funcionamiento de una punzonadora angular:

1. Mecanismo de perforación

El mecanismo de punzonado es el componente principal de la punzadora angular. Consiste principalmente en un punzón y una matriz. El punzón, generalmente de acero de alta resistencia, actúa como actuador principal del punzonado, ofreciendo excelente dureza y resistencia al desgaste. La matriz determina la forma y el tamaño de los agujeros a punzonar y suele estar fabricada con acero de precisión.

Cuando se introduce acero angular u otros materiales metálicos en la zona de punzonado, el punzón golpea la matriz a una velocidad y presión determinadas, formando los agujeros necesarios en el material. La matriz garantiza la precisión de la forma y el tamaño del agujero, mientras que el punzón transmite este diseño al material.

2. Mecanismo de alimentación

El mecanismo de alimentación se encarga de suministrar acero angular u otros materiales metálicos a la sección de punzonado. Impulsado por un motor, los materiales se transportan mediante un sistema de cadena o correa. La velocidad y la distancia de alimentación se pueden ajustar modificando la velocidad del motor o la relación de transmisión, lo que garantiza un funcionamiento preciso y continuo.

3. Mecanismo de posicionamiento

Un posicionamiento preciso es crucial para evitar desalineaciones durante el punzonado. El sistema de posicionamiento, generalmente accionado por actuadores neumáticos o eléctricos, utiliza sensores para detectar la posición del material. Estos sensores guían el metal al punto de punzonado correcto, garantizando consistencia y precisión.

4. Sistema de control

El sistema de control actúa como el centro de mando de la máquina, coordinando todos los componentes. La mayoría de las punzonadoras angulares modernas utilizan un controlador lógico programable (PLC) o una computadora industrial para el control. Este sistema permite la operación remota, la monitorización de datos y el diagnóstico de fallos, mejorando así la automatización y la productividad.

5. Dispositivos de protección de seguridad

Para garantizar la seguridad operativa y proteger a los operadores, las punzonadoras angulares están equipadas con funciones de seguridad. Estas incluyen botones de parada de emergencia, puertas de seguridad y cubiertas protectoras. En caso de avería o emergencia, al pulsar el botón de parada o abrir la puerta de seguridad se detiene inmediatamente toda la operación. Los protectores y cubiertas también ayudan a proteger a los operadores de los residuos y el ruido durante la operación.

6. Mantenimiento

El mantenimiento regular es esencial para garantizar un funcionamiento estable a largo plazo y prolongar la vida útil de la máquina. Esto incluye la limpieza rutinaria, el ajuste de las fijaciones, la sustitución de las piezas desgastadas y la lubricación periódica. Los ajustes programados ayudan a mantener la máquina en óptimas condiciones de funcionamiento.

Conclusión

El principio de funcionamiento de una punzonadora angular implica varios sistemas integrados: el mecanismo de punzonado, el sistema de alimentación, la unidad de posicionamiento, el sistema de control, los dispositivos de seguridad y los protocolos de mantenimiento. Un conocimiento exhaustivo de cada componente ayuda a mejorar la eficiencia, garantizar la calidad del producto y mantener el buen estado de la máquina a largo plazo.
